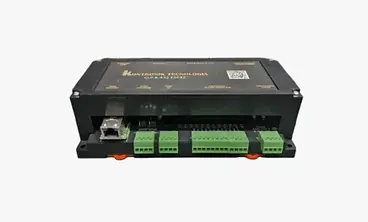

O CLP K-432 ESP32 REV. 1.1 é um controlador lógico programável de alto desempenho, desenvolvido para aplicações de automação industrial, painéis elétricos, controle de processos e projetos eletrônicos profissionais. Baseado no módulo ESP32-WROOM-32D de 30 pinos, o equipamento oferece grande capacidade de processamento, conectividade avançada e alta flexibilidade para desenvolvimento.

​

Projetado para proporcionar robustez, confiabilidade e facilidade de programação, o K-432 é compatível com diversos ambientes de desenvolvimento amplamente utilizados no mercado, tornando-se uma solução ideal tanto para integradores de sistemas quanto para desenvolvedores de automação e IoT.

​

Sua estrutura em case industrial com encaixe para trilho DIN permite instalação prática e segura em painéis de controle e sistemas de automação.



Facilidade de Programação

​

O CLP K-432 pode ser programado em diferentes plataformas compatíveis com o ESP32-WROOM-32D, oferecendo flexibilidade no desenvolvimento de aplicações:

​

Arduino IDE
ESP-IDF (Espressif)
VS Code
OpenPLC
Outseal PLC
LDmicro
Outros ambientes compatíveis com ESP32

​

Conteúdo do Produto

​

01 CLP K-432 com case padrão para trilho DIN
01 módulo ESP32-WROOM-32D – 30 pinos com USB Tipo-C
Programa de teste e validação eletrônica pré-carregado

​

​

Especificações Técnicas

Alimentação

​

​

Entrada de alimentação: 12 a 24 Vcc
Fonte chaveada interna com proteção
Saída auxiliar: 5 Vcc / 2A (2000 mA)
Chave ON/OFF para alimentação e programação

​

​

Entradas Digitais

​

12 entradas digitais PNP (12 a 24 Vcc)

04 entradas diretas do ESP32
08 entradas via expansor I2C PCF8574 (ID20)

​

Entradas Analógicas

​

04 entradas analógicas configuráveis por straps

0 a 10 Vcc
4 a 20 mA

​

Saídas Digitais

​

12 saídas digitais PNP a MOSFET

Tensão de operação: 12 a 24 Vcc
Corrente máxima: 3,5 A

04 saídas diretas do ESP32
08 saídas via expansor I2C PCF8574 (ID21)



Saídas Analógicas

​

02 saídas analógicas

Faixa de operação: 0 a 10 Vcc

​

Comunicação

​

01 porta I2C – 5 Vcc
01 porta selecionável via straps:

UART Serial
RS-485

01 porta Ethernet

​

Estrutura Física

​

Caixa moldada com encaixe para trilho DIN, ideal para instalação em painéis elétricos e quadros de automação.

Dimensões

Largura: 175 mm
Comprimento: 90 mm
Altura: 40 mm



Observação Importante

​

Para facilitar a programação e acelerar o desenvolvimento das aplicações, recomenda-se a utilização dos códigos, exemplos e bibliotecas disponibilizados pela Kontronik, garantindo melhor integração e aproveitamento dos recursos do equipamento.

A Kontronik Tecnologia desenvolve soluções eletrônicas com foco em confiabilidade, desempenho e engenharia aplicada à automação, oferecendo produtos robustos e preparados para aplicações profissionais.
